Какими бывают шаровые краны и чем они отличаются друг от друга

Разница бывает в материале корпуса, способе подключения, диаметре прохода и даже в том, чем разрешено управлять с помощью конкретной модели. Поэтому перед покупкой полезно разобраться, какие шаровые краны вообще существуют.

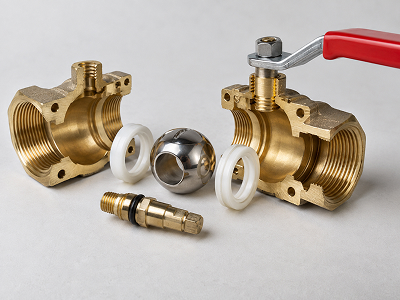

Что находится внутри шарового крана

Название такой арматуры связано с формой запирающего элемента. В корпусе расположен шар с отверстием. Пока отверстие смотрит вдоль трубопровода, вода или другая рабочая среда проходит через него. Стоит повернуть шар на четверть оборота – проход перекрывается.

Управляется механизм штоком, соединенным с ручкой. Герметичность обеспечивают уплотнения, которые плотно прилегают к поверхности шара.

Отсюда и одно из главных удобств конструкции: чтобы перекрыть поток, достаточно повернуть ручку на 90 градусов. Десяток оборотов, как у старого вентиля, не потребуется.

Полнопроходные и неполнопроходные модели

Если заглянуть внутрь разных кранов одного присоединительного размера, можно заметить, что отверстия в шарах отличаются.

У полнопроходных моделей внутренний проход близок по размеру к проходному сечению присоединяемой трубы. Поток в открытом положении встречает сравнительно небольшое дополнительное сопротивление.

У неполнопроходных, или редуцированных, моделей отверстие уже. Для многих бытовых задач это не становится проблемой, однако там, где важна высокая пропускная способность трубопровода, разницу необходимо учитывать.

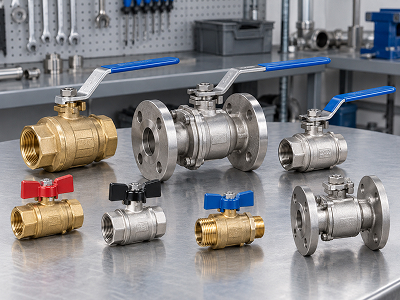

Резьба, фланцы или сварка?

В квартире чаще всего встречаются резьбовые краны. Их подключают к трубопроводу при помощи внутренней или наружной резьбы. Это привычное решение для водоснабжения и многих бытовых отопительных систем.

На трубопроводах больших диаметров применяются фланцевые конструкции. Кран устанавливается между ответными фланцами и закрепляется болтами. Такое соединение можно разобрать при ремонте или замене арматуры.

Еще один вариант – приварное исполнение. Здесь концы крана соединяются с трубой сваркой. Разобрать такой узел простым откручиванием уже не получится, зато отсутствуют резьбовые соединения.

Бывают и смешанные варианты, когда с разных сторон предусмотрены разные способы присоединения.

Из чего делают шаровые краны

Для домашнего водопровода хорошо знакомы латунные модели . Латунь устойчива к коррозии и подходит для многих стандартных бытовых условий.

В промышленности можно встретить краны из углеродистой или нержавеющей стали. Существуют также полимерные варианты для определенных видов пластиковых трубопроводов.

Но выбирать материал только по принципу «этот металл прочнее» неправильно. Значение имеют температура, давление и сама среда, проходящая через кран. Для воды, газа и технологических жидкостей требования могут существенно отличаться.

Ручка, бабочка или привод

Привычный длинный рычаг удобен в использовании и сразу показывает положение крана. Если ручка направлена вдоль трубы, проход, как правило, открыт, поперек – закрыт.

Ручка типа «бабочка» занимает меньше места, поэтому ее часто используют там, где обычному рычагу тесно.

На крупных и автоматизированных системах встречается совсем другое управление: редуктор, электропривод или пневмопривод. В таком случае перекрывать поток вручную необязательно.

Как не ошибиться при выборе

Первым делом стоит определить не размер ручки и не внешний вид корпуса, а условия будущей работы. Какой продукт будет проходить по трубе? Каковы давление и температура? Какой диаметр и способ подключения необходимы?

После этого проверяется маркировка и документация изделия. Значения DN и PN помогают определить основные параметры арматуры, но ориентироваться нужно на характеристики конкретной модели.

Отдельный момент касается назначения. Например, нельзя считать любой подходящий по резьбе водопроводный кран автоматически пригодным для газа. Арматура должна быть предназначена для соответствующей рабочей среды.

И еще одна распространенная ошибка – использовать обычный шаровой кран вместо регулирующего вентиля, надолго оставляя его в промежуточном положении. Стандартная конструкция рассчитана прежде всего на полное открытие либо перекрытие потока.
