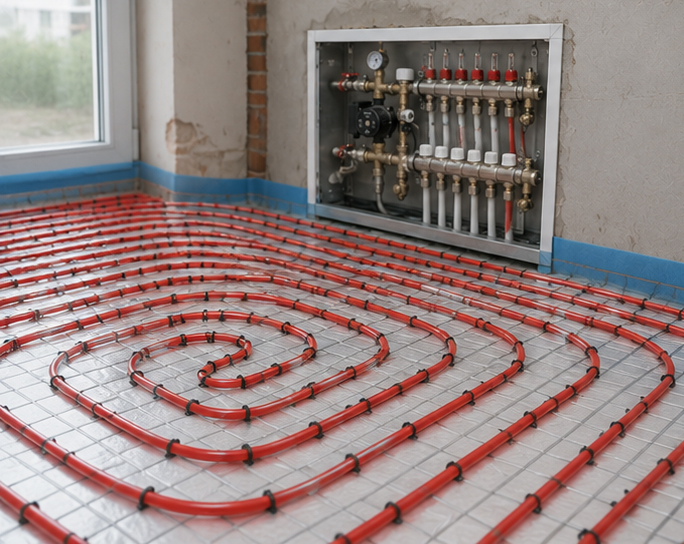

Насосно-смесительный узел для тёплого пола: зачем он нужен, как работает и как установить без ошибок



Именно поэтому в большинстве систем водяного теплого пола используется насосно-смесительный узел. Он автоматически подготавливает теплоноситель нужной температуры и обеспечивает стабильную работу всей системы.

Давайте разберемся, как устроен этот узел, почему без него часто невозможно обойтись и какие ошибки допускают при его установке.

Зачем нужен насосно-смесительный узел

Температура воды, выходящей из котла, нередко достигает 60–80 °C. Для радиаторов это нормально, а вот для теплого пола – слишком много.

Комфортная температура поверхности пола обычно находится в пределах 26–29 °C, поэтому в трубы необходимо подавать значительно менее горячую воду.

Именно эту задачу и решает насосно-смесительный узел.

Он:

• снижает температуру теплоносителя;
• обеспечивает постоянную циркуляцию воды;
• защищает напольное покрытие от перегрева;
• делает отопление более экономичным;
• поддерживает стабильный микроклимат в помещении.

Без такого оборудования система теплого пола далеко не всегда сможет работать правильно.

Как работает насосно-смесительный узел

Несмотря на сложное название, принцип работы достаточно понятен.

Узел постоянно смешивает горячую воду, поступающую от котла, с уже остывшей водой, возвращающейся из контуров теплого пола.

В результате получается теплоноситель нужной температуры.

Этот процесс происходит автоматически и практически непрерывно.

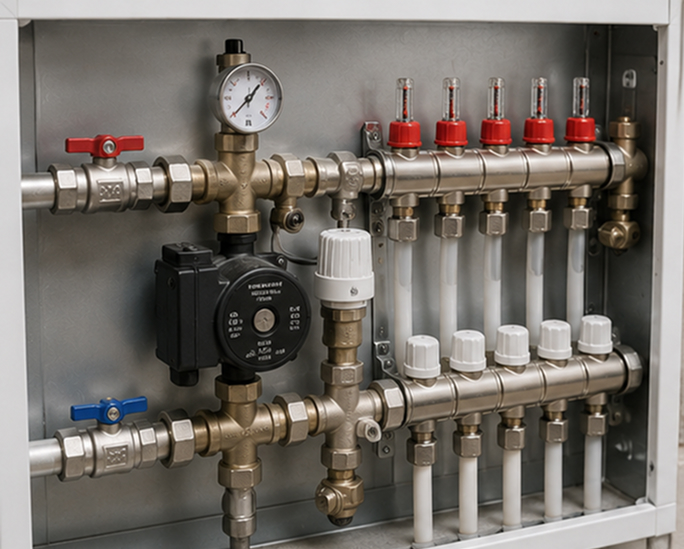

Основные элементы узла

Конструкция может немного отличаться в зависимости от производителя, но основные компоненты обычно одинаковые.

В состав узла входят:

• циркуляционный насос;
• смесительный клапан;
• термоголовка или терморегулятор;
• коллектор;
• запорная арматура ;
• воздухоотводчик ;
• сливной кран;
• термометры.

Каждый элемент выполняет свою задачу, а вместе они обеспечивают стабильную работу отопления.

Принцип работы: пошаговый цикл

Чтобы лучше понять устройство, рассмотрим весь процесс поэтапно.

Сначала горячая вода поступает от котла к смесительному клапану.

Одновременно туда же приходит более холодный теплоноситель, возвращающийся из контуров теплого пола.

Клапан смешивает оба потока в нужной пропорции.

После этого циркуляционный насос направляет уже подготовленную воду в трубы теплого пола.

Когда теплоноситель проходит через все контуры, он постепенно остывает и снова возвращается в смесительный узел.

Цикл повторяется непрерывно.

Благодаря этому температура пола остается практически неизменной даже при изменении температуры котла.

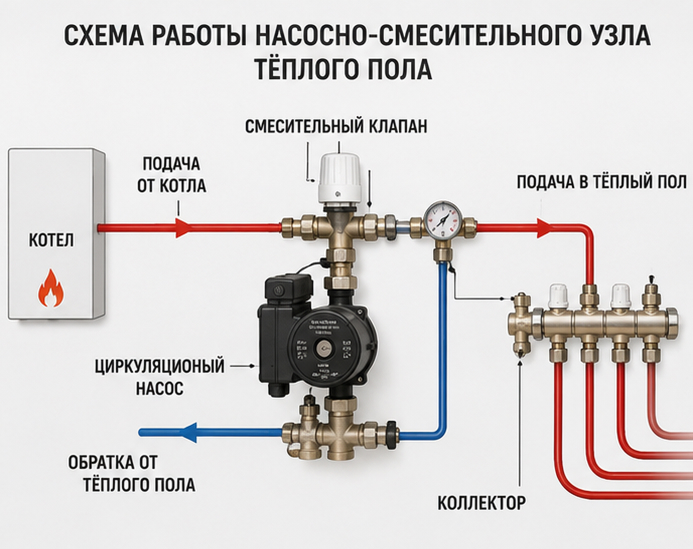

Схема работы узла

Если описать процесс максимально просто, схема выглядит следующим образом:

котел нагревает воду → горячий поток поступает в смесительный узел → часть остывшей воды возвращается из теплого пола → оба потока смешиваются → насос подает теплоноситель нужной температуры в контуры → вода снова охлаждается и возвращается обратно.

Именно постоянное смешивание позволяет избежать перегрева пола и резких перепадов температуры.

Как настроить температуру смешения

После монтажа систему необходимо правильно отрегулировать.

От этой настройки зависит комфорт в помещении и расход энергии.

Оптимальный диапазон

Для большинства жилых помещений температура теплоносителя составляет примерно 35–45 °C.

Этого вполне достаточно для комфортного обогрева пола.

Точное значение зависит от:

• толщины стяжки;
• типа напольного покрытия;
• площади помещения;
• уровня теплоизоляции здания.

Как регулируется клапан

Температуру изменяют с помощью смесительного клапана.

Если теплоноситель становится слишком горячим, клапан уменьшает подачу воды от котла и увеличивает долю обратного потока.

Когда вода начинает остывать, происходит обратный процесс.

Во многих современных системах регулировка выполняется автоматически благодаря термостатическим элементам.

Типичные ошибки настройки

Иногда владельцы пытаются сделать пол теплее, просто увеличивая температуру.

Это далеко не всегда приводит к желаемому результату.

Самые распространенные ошибки:

• слишком высокая температура теплоносителя;
• отключение автоматической регулировки;
• неправильная балансировка контуров;
• настройка без контроля температуры пола;
• игнорирование рекомендаций производителя.

Подобные действия могут снизить эффективность отопления и увеличить расход топлива.

Как установить насосно-смесительный узел

Монтаж желательно выполнять еще до окончательной отделки помещения.

Так значительно проще разместить оборудование и подключить все элементы.

Подготовка к монтажу

Перед установкой необходимо определить место размещения коллектора и самого узла.

Также заранее рассчитывают:

• количество контуров;
• длину труб;
• место подключения к котлу;
• расположение запорной арматуры;
• возможность обслуживания оборудования.

Свободный доступ к узлу должен сохраняться даже после завершения ремонта.

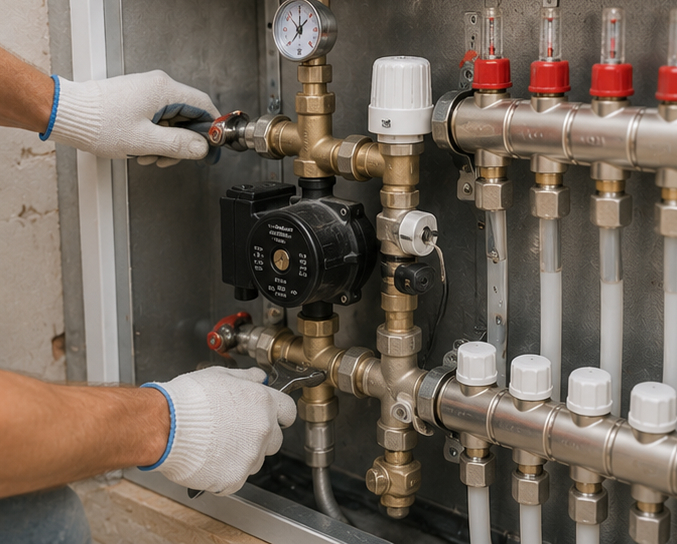

Основные этапы монтажа

Работы обычно выполняются в следующем порядке.

Сначала устанавливают коллекторный шкаф.

После этого монтируют смесительный узел и подключают циркуляционный насос.

Затем выполняют соединение с подающей и обратной магистралями.

Далее подключают контуры теплого пола.

После завершения монтажа систему заполняют теплоносителем, удаляют воздух, проводят опрессовку и только потом приступают к настройке температуры.

Типичные ошибки при установке

Даже качественное оборудование не сможет работать эффективно при неправильном монтаже.

Чаще всего встречаются следующие ошибки:

• перепутаны подача и обратка;
• насос установлен в неправильном направлении;
• отсутствуют воздухоотводчики;
• не выполнена балансировка контуров;
• неправильно подобрана производительность насоса;
• недостаточно надежно выполнены соединения.

Исправление подобных ошибок после запуска системы обычно требует дополнительных затрат времени и средств.

Частые проблемы и как их избежать

Иногда после запуска теплый пол начинает работать нестабильно.

Причины могут быть разными.

Например:

• воздух в системе;
• загрязнение фильтра;
• неправильная настройка клапана;
• недостаточная производительность насоса;
• слишком длинные контуры;
• ошибки гидравлического расчета.

Большинство подобных проблем удается предотвратить еще на этапе проектирования и монтажа.

Кроме того, не стоит забывать о периодическом техническом обслуживании оборудования.

Когда без смесительного узла не обойтись

Во многих современных системах этот узел является обязательным.

Он необходим, если:

• теплый пол подключается к высокотемпературному котлу;
• отопление включает одновременно радиаторы и теплые полы;
• используется несколько контуров разной длины;
• требуется автоматическое поддержание температуры;
• площадь теплого пола достаточно большая.

Исключение составляют лишь некоторые низкотемпературные системы, где источник тепла изначально подает воду нужной температуры.
